バリ取り工具 バリカット

丸型標準

スタンダード◆標準品


丸型カット刃先

2次バリの出ない特殊超硬工具

バリ処理をしても品質が安定しない、傷をいれて不良にしてしまう等でお困りではないでしょうか?

お困りの問題はすべてパリカットで解決できます。

バリカットによりバリ処理で高品質で安定した製品が完成し、バリ取り不良を出さずクレームもなくなります。

ワークのバリ処理部に合わせて、刃物のサイズ、形状をご提案いたします。

寸法表

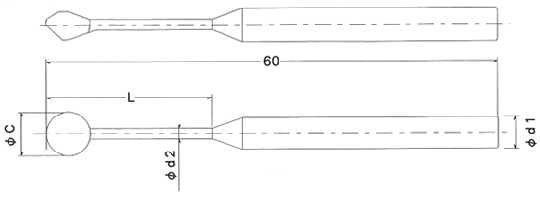

丸カット標準寸法図


φ6.0 φ3.0 φ5.8 20
φ6.0 φ2.5 φ4.8 20
φ6.0 φ2.0 φ3.8 20
φ3.0 φ1.5 φ2.8 20
φ3.0 φ1.0 φ1.8 15
φd1 φd2 φC L

標準加工サンプル


●三次元曲線【左】
平面的な三次元曲線に丸型バリカットで対応します。

●斜め穴【中】
筒型周囲の斜め穴には丸型バリカットで対応し、外面のエッジをC面処理します。

●長穴【右】
三次元に変化した長穴には丸型バリカットで対応します。


本工具は、刃の切削角がアップとダウンの2枚刃で構成されており、切削時に2次バリの出ない切削動作になっています。

※最適切削条件は、回転数・送り速度により変化します。
